Схема WI-FI антенны(OMNI)  D-LINK ANT24-1500 15dBi.

Я (RIK) выложил эту статейку всем тем кто просил схему этой антенны а также в следствии убогого сервисного центра D-LINK который продержал мою антенну почти месяц и нечего не сделал кроме того что сказали что антенна  исправна «а  где доказательства». ( у них даже нет оборудования которое измеряло бы Силу сигнала!!!  Хотя в Митино его можно собрать всего за 169 руб, или заказать от 600 руб.) Мне они говорили что проверяли её при помощи такой же антенны где-то на расстоянии 400м, ну правильно их антенна работала на 15 dBi а моя выдавала не более 9 dBi(после переделки более 12 но не 15 это точно), сравнивал с TRENDnet omni антенной на 8 dBi( стоит которая 1337.54 в Ф-Центр, а я за свою отдал 3859 руб. в санрайсе разница ощутима.) Короче я с ними не стал больше связываться(б...а ну и фирма нет оборудования, заставляют сотрудников по крышам бегать репутацию они в моих глазах потеряли ниже уровня!!!)  а разобрал и сделал  всё что в моих силах.

Рис1. А вот и глюк.

            Рис 2.антенна

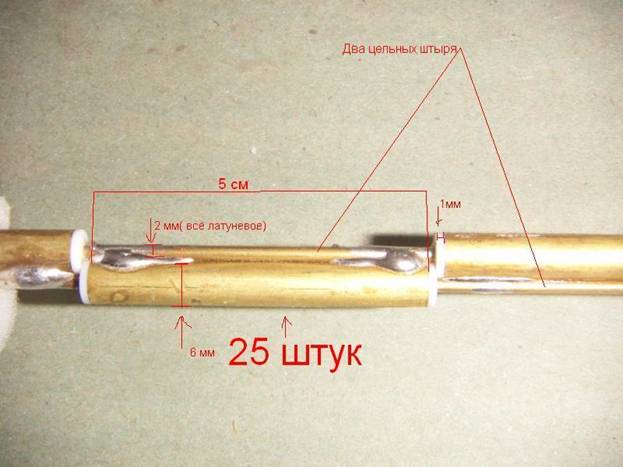

Рис 3. СХЕМА 1.

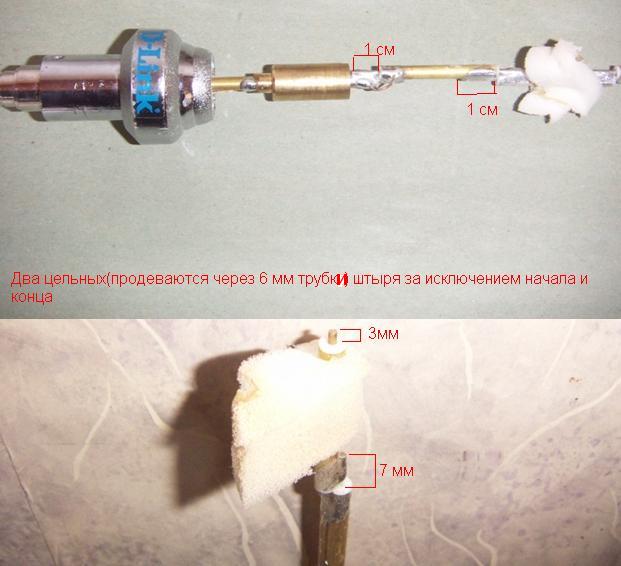

Рис 4. Схема 2





Рис5.Схема3

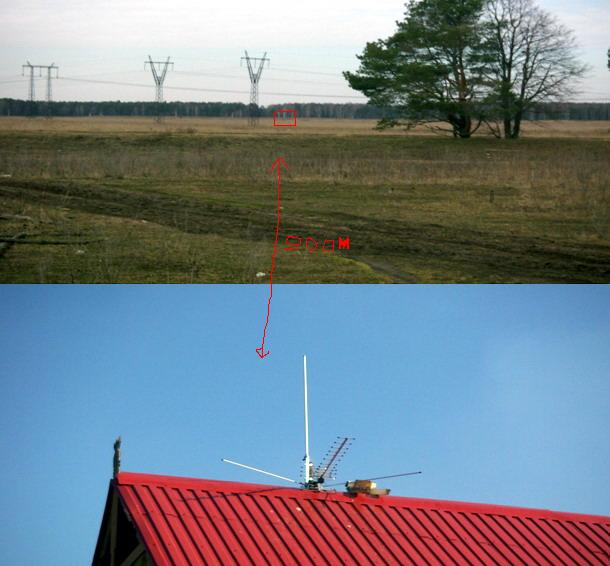

Рис 5. тестирование проводилось (А) в поле при помощи источника бесперебойного питания, точки доступа и самодельных направленных  антенн

FA 20(собрал пока одну из текстолита тяжело, не было жести подходящей автор говорит до 22 dBi делают http://schematicterrorist.da.ru/, .) И БАНОЧНОЙ АНТЕННЫ ОТ СОБАЧЬЕГО КОРАМА(делается за 40 мин стоимость 85 руб банка из под корма, конектор мой стоит для RG 213 100 руб(магазин Кварц ш. Энтузиастов), штырь  3,1 cм 2руб итого 187руб .) , усиление у обоих получилось более 15dBi,12 dBi это проверено!!!  И 7,5 м кабеля RG 213.  А на (В) антенна всенаправленная и 3м  родного кабеля(идёт в комплекте с грозозащитной).

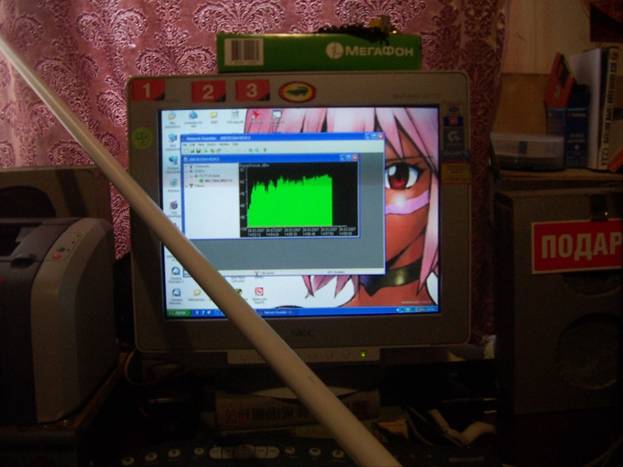

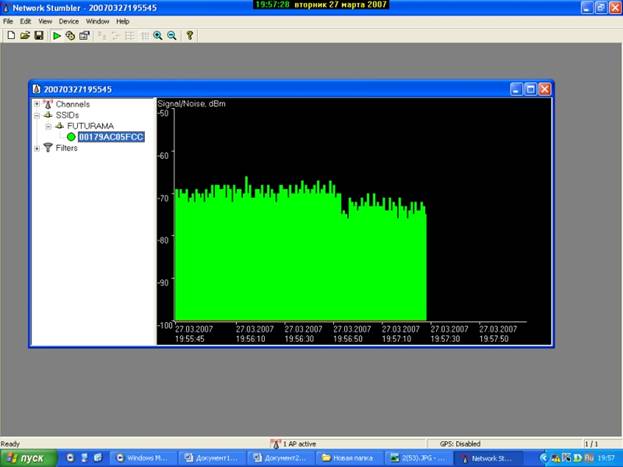

Рис 6. результаты до переделанной антенны (в близи компьютера (наилучший сигнал 67 ), в поле показывала сигал 90-93 , винда  отсутствие сигнала.

После перепайки  антенны (в близи компьютера(наилучший сигнал 55 ), в поле показывала сигал 79-84 , винда  1-2 палочки.



 А всем кому не хочется делать своими руками главным образом направленные  антенны советую посетить сайт besterа там делают неплохие антенны, а главное дешевле в несколько раз и наши, правда располагается в г. Воронеж www: http://bester-ltd.ru   http://parabola.ru/

Слышал ещё  про отечественные антенны Град делают на заказ(OMNI там дешевле) говорят кто с ними работал антенны хорошие  ищите сами ссылки не знаю удачно собрать Rik.
